Mahsulotlar tavsifi

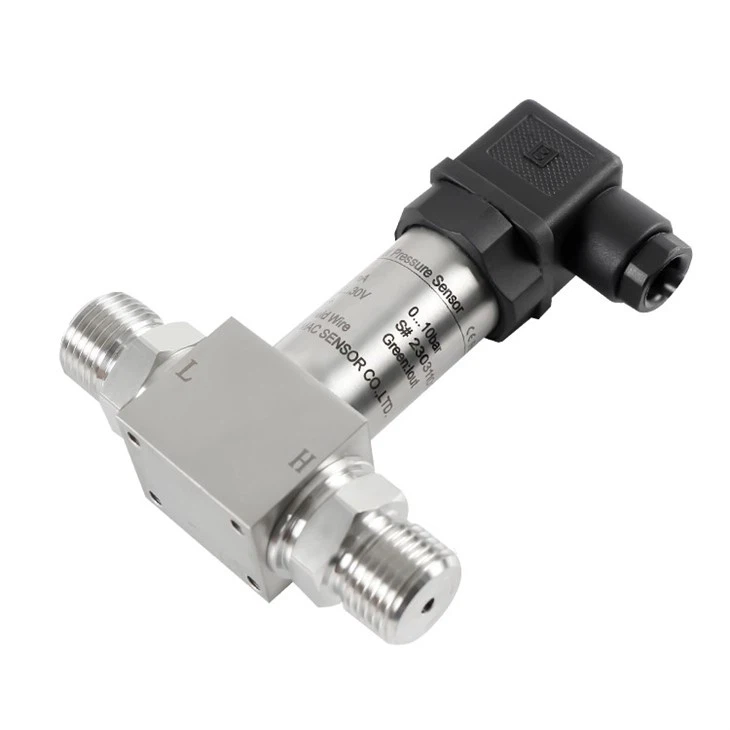

P803 seriyali DP transmiteri yuqori sifatli 316L zanglamaydigan po'latdan qurilgan juda ishonchli va aniq qurilma bo'lib, u import qilingan yuqori aniqlikdagi silikon bosim sensori, maxsus kuchaytirgich va V/I konversiya sxemasi uzatgichiga ega. U yuqori kuchlanish, yuqori oqim, yuqori magnit maydonlar, qutbli qo'rg'oshin va boshqalarga bardosh berishga mo'ljallangan. Ushbu bosim sensori yuqori aniqlik va barqarorlikni ta'minlovchi sensor elementi sifatida piezorezistiv differentsial bosim chipidan foydalanadi. Ushbu mahsulot keng qo'llash doirasiga ega va suyuqlik va gaz bosimini sinash, suv, moy va engil korroziv suyuqliklarni o'lchash uchun ideal.
Mahsulot xususiyatlari
- DP o'lchovlarida yuqori ishonchlilik, barqarorlik va aniqlik
- Suyuqlik, gaz bosimi sinovlari, suv, moy va engil korroziv suyuqliklarda ko'p qirrali qo'llanilishi
- Chidamlilik uchun 316L zanglamaydigan po'latdan yasalgan
- Import qilingan yuqori aniqlikdagi silikon bosim sensori
- Yuqori kuchlanish, yuqori oqim, yuqori magnit maydon, qutbli qo'rg'oshin va boshqa qiyin sharoitlar uchun maxsus dizayn
Mahsulot spetsifikatsiyasi
|
Bosim diapazoni |
10~50KPa |
51~100KPa |
101~200KPa |
201~500KPa |
501~1000KPa |
1~20Bar |
|||
|
Portning yuqori yuklanishi |
50…500 kPa |
500…1000 kPa |
10…20 bar |
20…40 bar |
40…50 bar |
10…105 bar |
|||
|
Kam port yuki |
30…150 kPa |
150…300 kPa |
300…600 kPa |
600..1000 kPa |
1…1,5 bar |
1,5…55 bar |
|||
|
Maksimal statik bosim |
1…5 bar |
5…20 bar |
20…40 bar |
40…50 bar |
50 bar |
50…100 bar |
|||
|
Aniqlik |
±0.25%FS dan kam yoki unga teng (moslashtirilgan); ±0.5%FS dan kam yoki unga teng (Odatiy); ±1 dan kam yoki unga teng.0%FS Majburiy emas |
||||||||
|
Barqarorlik |
Standart: {0}},1%FS, Maks:0,2%FS |
||||||||
|
Oʻrtacha harorat. |
-20 daraja ~85 daraja /125 daraja (salqin qurilma bilan) |
||||||||
|
Temp. Kompensatsiya |
{0}} daraja ~50 daraja yoki 0 daraja ~80 daraja yoki moslashtirilgan |
||||||||
|
O'rtacha mos |
316 zanglamaydigan po'lat bilan mos keladi |
||||||||
|
Elektron sim |
2 sim |
3 sim |
4 sim |
||||||
|
Chiqish |
4 ~ 20 mA |
0~5V |
0~10 V |
RS485 MODBUS |
|||||
|
Quvvatlantirish manbai |
12 ~ 36 Vdc (Odatiy: 24 V DC) |
9 ~ 36 Vdc (Odatiy: 24 V DC) |
15 ~ 36 Vdc (Odatiy: 24 V DC) |
10-30Vdc (Odatiy: 24 V DC) |
|||||
|
Elektr aloqasi |
Ruxsat etilgan kabel va suv o'tkazmaydigan IP67; Terminal qutisi DIN43650 IP65 |
||||||||
|
Bosim ulanish porti |
1/4''-18NPT Ayol; G1/4'' Erkak; G1/2'' Erkak; RG=Ø8/Ø10 gaz og'zi ixtiyoriy (moslashtirilgan) |
||||||||
|
Suv o'tkazmaydigan; suvga chidamli |
Model bo'yicha IP65 - IP68 ixtiyoriy |
||||||||
Mahsulotlar tavsifi
Issiq teglar: raqamli differentsial bosim o'tkazgich, Xitoyning raqamli differentsial bosim o'tkazgich ishlab chiqaruvchilari, etkazib beruvchilari
Mahsulot xususiyatlari
- DP o'lchovlarida yuqori ishonchlilik, barqarorlik va aniqlik
- Suyuqlik, gaz bosimi sinovlari, suv, moy va engil korroziv suyuqliklarda ko'p qirrali qo'llanilishi
- Chidamlilik uchun 316L zanglamaydigan po'latdan yasalgan
- Import qilingan yuqori aniqlikdagi silikon bosim sensori
- Yuqori kuchlanish, yuqori oqim, yuqori magnit maydon, qutbli qo'rg'oshin va boshqa qiyin sharoitlar uchun maxsus dizayn
Mahsulot o'lchamlari
Mahsulot spetsifikatsiyasi
|
Bosim diapazoni |
10~50KPa |
51~100KPa |
101~200KPa |
201~500KPa |
501~1000KPa |
1~20Bar |
|||
|
Portning yuqori yuklanishi |
50…500 kPa |
500…1000 kPa |
10…20 bar |
20…40 bar |
40…50 bar |
10…105 bar |
|||
|
Kam port yuki |
30…150 kPa |
150…300 kPa |
300…600 kPa |
600..1000 kPa |
1…1,5 bar |
1,5…55 bar |
|||
|
Maksimal statik bosim |
1…5 bar |
5…20 bar |
20…40 bar |
40…50 bar |
50 bar |
50…100 bar |
|||
|
Aniqlik |
±0.25%FS dan kam yoki unga teng (moslashtirilgan); ±0.5%FS dan kam yoki unga teng (Odatiy); ±1 dan kam yoki unga teng.0%FS Majburiy emas |
||||||||
|
Barqarorlik |
Standart: {0}},1%FS, Maks:0,2%FS |
||||||||
|
Oʻrtacha harorat. |
-20 daraja ~85 daraja /125 daraja (salqin qurilma bilan) |
||||||||
|
Temp. Kompensatsiya |
{0}} daraja ~50 daraja yoki 0 daraja ~80 daraja yoki moslashtirilgan |
||||||||
|
O'rtacha mos |
316 zanglamaydigan po'lat bilan mos keladi |
||||||||
|
Elektron sim |
2 sim |
3 sim |
4 sim |
||||||
|
Chiqish |
4 ~ 20 mA |
0~5V |
0~10 V |
RS485 MODBUS |
|||||
|
Quvvatlantirish manbai |
12 ~ 36 Vdc (Odatiy: 24 V DC) |
9 ~ 36 Vdc (Odatiy: 24 V DC) |
15 ~ 36 Vdc (Odatiy: 24 V DC) |
10-30Vdc (Odatiy: 24 V DC) |
|||||
|
Elektr aloqasi |
Ruxsat etilgan kabel va suv o'tkazmaydigan IP67; Terminal qutisi DIN43650 IP65 |
||||||||
|
Bosim ulanish porti |
1/4''-18NPT Ayol; G1/4'' Erkak; G1/2'' Erkak; RG=Ø8/Ø10 gaz og'zi ixtiyoriy (moslashtirilgan) |
||||||||
|
Suv o'tkazmaydigan; suvga chidamli |
Model bo'yicha IP65 - IP68 ixtiyoriy |
||||||||
