Agar siz magnit oqim o'lchagichni o'rnatayotgan bo'lsangiz, muhandislar bir narsani ta'kidlayotganini eshitishingiz mumkin: Topraklama. Bu shunchaki xavfsizlik choralari emas; bu sizning hisoblagichingiz barqaror va aniq ko'rsatkichlarni ta'minlash uchun eng muhim qadamdir.
Nima uchun MagOqimmetr Topraklama kerakmi?
Magnit oqim o'lchagichlarmagnit maydon orqali oqib o'tadigan suyuqlik tomonidan ishlab chiqarilgan aql bovar qilmaydigan darajada kichik elektr signallarini aniqlash orqali ishlash. Bu signallar juda zaif bo'lganligi sababli, ular atrofdagi muhitdan elektr shovqinlari ta'sirida osongina "cho'kib ketishadi".
Tegishli topraklamasiz:
- Adashgan oqimlar: yaqin atrofdagi nasoslar, motorlar yoki elektr uzatish liniyalarining elektr shovqinlari quvurga oqib chiqishi mumkin.
- Signalning beqarorligi: Sizning oqim ko'rsatkichlaringiz sakrashi yoki doimiy xatolarni ko'rsatishi mumkin.
- Nol-Point Drift: Oqim bo‘lmasa, hisoblagich barqaror “nol”ni topishga qiynalishi mumkin.
Hisoblagichni erga ulash orqali siz suyuqlik va sensorning bir xil elektr potentsialida bo'lishini ta'minlaysiz. Bu sensorga faqat oqim signalini qabul qilish va atrofdagi shovqinlarni e'tiborsiz qoldirish imkonini beruvchi "qalqon" hosil qiladi.
Oqim o'lchagichni qanday qilib to'g'ri erga ulash kerak
Foydalanadigan usul butunlay quvurlaringiz nimadan tayyorlanganiga bog'liq.
Metall quvurlarga o'rnatish
Quvuringiz standart metalldan (ichki astarsiz) yasalgan bo'lsa, topraklama juda oddiy. Quvurning o'zi o'tkazgich vazifasini bajaradi. Siz shunchaki oqim o'lchagichning tuproqli terminalini quvur troyniklariga ulaysiz va keyin ushbu tizimni ishonchli tuproqqa ulaysiz.

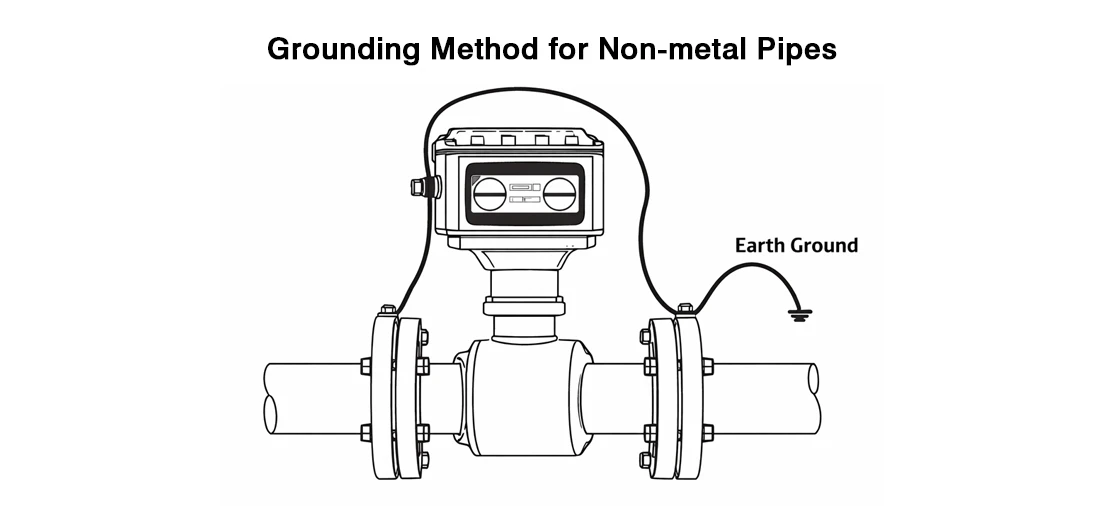

Plastik yoki chiziqli quvurlarga o'rnatish
Plastmassa (PVX, pe) yoki astarli quvurlar (PTFE, kauchuk) elektr tokini o'tkazmaganligi sababli, ular erga mos yozuvlar bera olmaydi. Bunday hollarda sizda uchta asosiy variant mavjud:

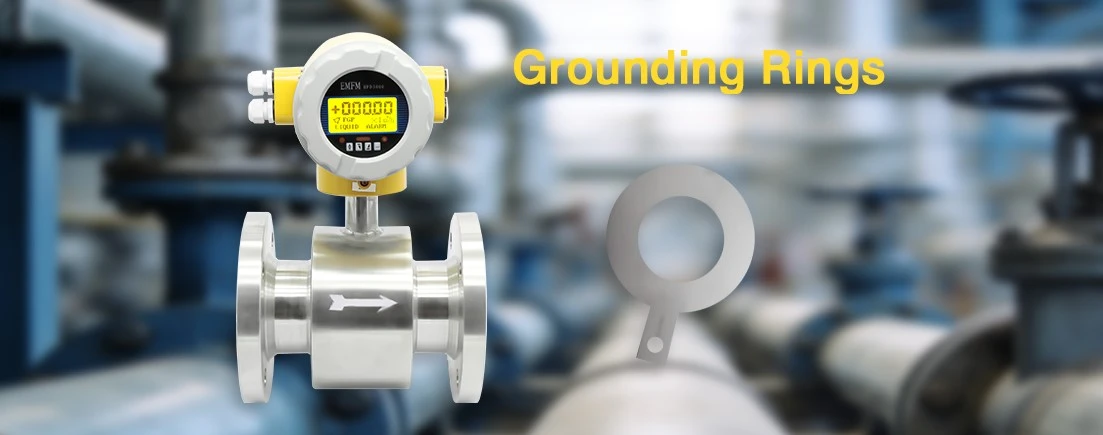

Topraklama halqalari: Bu oqim o'lchagich va quvur troyniklari orasiga o'rnatilgan nozik metall disklardir. Ular suyuqlik bilan bevosita aloqada bo'lib, signal uchun barqaror mos yozuvlar nuqtasini ta'minlaydi. Biz odatda uchta asosiy turdagi topraklama halqalarini taklif qilamiz: oddiy turdagi, bo'yin turi va himoya turi. Biz odatda oddiy topraklama uzuklarini ishlatamiz, gardish sirt qoplamasini shikastlanishdan himoya qilish uchun gardishda himoya turlari o'rnatiladi; yuqori abraziv muhit uchun himoya topraklama halqalari ishlatiladi.
Topraklama elektrodi: Ba'zi zamonaviy sensorlar erga ulash uchun maxsus-o'rnatilgan uchinchi elektrod bilan birga keladi. Bu, ayniqsa, katta metall topraklama halqalari juda qimmat bo'ladigan-katta diametrli quvurlar uchun samarali tanlovdir.
Virtual topraklama: Ba'zi ilg'or konvertorlar "virtual topraklama" texnologiyasidan foydalanadi. Bu signalni ajratish uchun aqlli ichki sxemalardan foydalanadi, bu esa hisoblagichning qo'shimcha halqalar yoki elektrodlarsiz to'g'ri ishlashiga imkon beradi. Bu o'rnatish xarajatlarini tejashning ajoyib usuli.
Mukammal sozlash uchun 3 ta oltin qoida
Uskunangizdan maksimal darajada foydalanish uchun quyidagi maslahatlarni yodda tuting:
Mustaqil bo'ling: Oqim o'lchagichingizni har doim o'z maxsus nuqtasiga erga ulang. Hech qachon uni motorlar yoki payvandchilar kabi boshqa og'ir mashinalar bilan "zanjirlab-" bog'lamang. Agar bu mashinalar elektr tokini sizib yuborsa, u to'g'ridan-to'g'ri oqim o'lchagichingizga tushadi.
Joylashuv masalalari: yerga ulash nuqtasini imkon qadar katta elektr transformatorlari yoki yuqori kuchlanishli{0}}qurilmalardan uzoqroq tuting.
Astarni himoya qiling: Hisoblagichni o'rnatayotganda, ichki sensorlar yoki astarga zarar bermaslik uchun ehtiyot bo'ling. Flanjlar o'rtasida rezina qistirmalarni qo'llang, bu qattiq muhrni ta'minlash va oqishning oldini olish uchun.
Topraklama, siz halqalar, elektrodlar yoki virtual topraklamadan foydalanasizmi, ishonchli oqim o'lchash tizimining asosidir.
Batafsil ma'lumot uchun biz bilan bog'laning.
